　　從目前使用的數字微波通信設備來看，分為直接調制式發信機（使用微波調相器）和變頻式發信機。中小容量的數字微波（480路以下）設備可以用前一種方案。而中大容量的數字微波設備大多數采用變頻式發信機，這是因為這種發信機的數字基帶信號調制是在中頻上實現的，可得到較好的調制特性和較好的設備兼容性。

　　下面以一種典型的變頻式發信機為例加以說明，如圖所示。

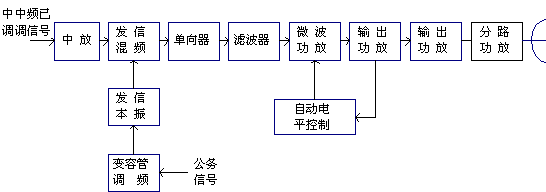

變頻式發信機方框圖

　　由調制機或收信機送來的中頻已調信號經發信機的中頻放大器放大后，送到發信混頻器，經發信混頻，將中頻已調信號變?yōu)槲⒉ㄒ颜{(diào)信號。由單向器和濾波器取出混頻后的一個邊帶（上邊帶或下邊帶）。由功率放大器把微波已調信號放大到額定電平，經分路濾波器送往天線。

一種微波功率放大器

　　微波功放及輸出功放多采用場效應晶體管功率放大器。為了保證末級的線性工作范圍，避免過大的非線性失真，常用自動電平控制電路使輸出維持在一個合適的電平。

　　公務信號是采用復合調制方式傳送的，這是目前數字微波通信中采用的一種傳遞方式。它是把公務信號通過變?nèi)萜鲗崿F(xiàn)對發信本振淺調頻的�？梢娺@種調制方式設備簡單，在沒有復用設備的中繼站也可以上、下公務信號。
